应用

在新能源汽车的电子液压制动系统中，电动阀门（如比例电磁阀或高速开关阀）扮演着关键角色，用于精确控制液压回路中的流量与压力。为确保阀门的响应速度、控制精度与可靠性，必须在研发与生产阶段进行严格的性能测试。本案例客户需要一套高精度、高稳定性的测试系统，以模拟真实工况下阀门的运行状态，验证在不同电流/电压输入下的开合度、液阻及流量特性。

挑战

电动阀门的开合度与控制电流之间存在显著的非线性关系，这就要求测试系统必须具备千分之二级别的控制与采集精度，否则无法准确反映阀门的真实性能。同时测试中需要同步采集多路压力与流量信号，并输出多路控制信号，系统的复杂度和同步性要求特别高。测试过程对实时性与稳定性的要求也非常苛刻，超标的数据延迟或输出抖动都可能导致测试结果无效。客户还希望在保证性能的前提下，能够快速将系统集成至现有研发平台中，降低二次开发成本和时间投入。

解决方案

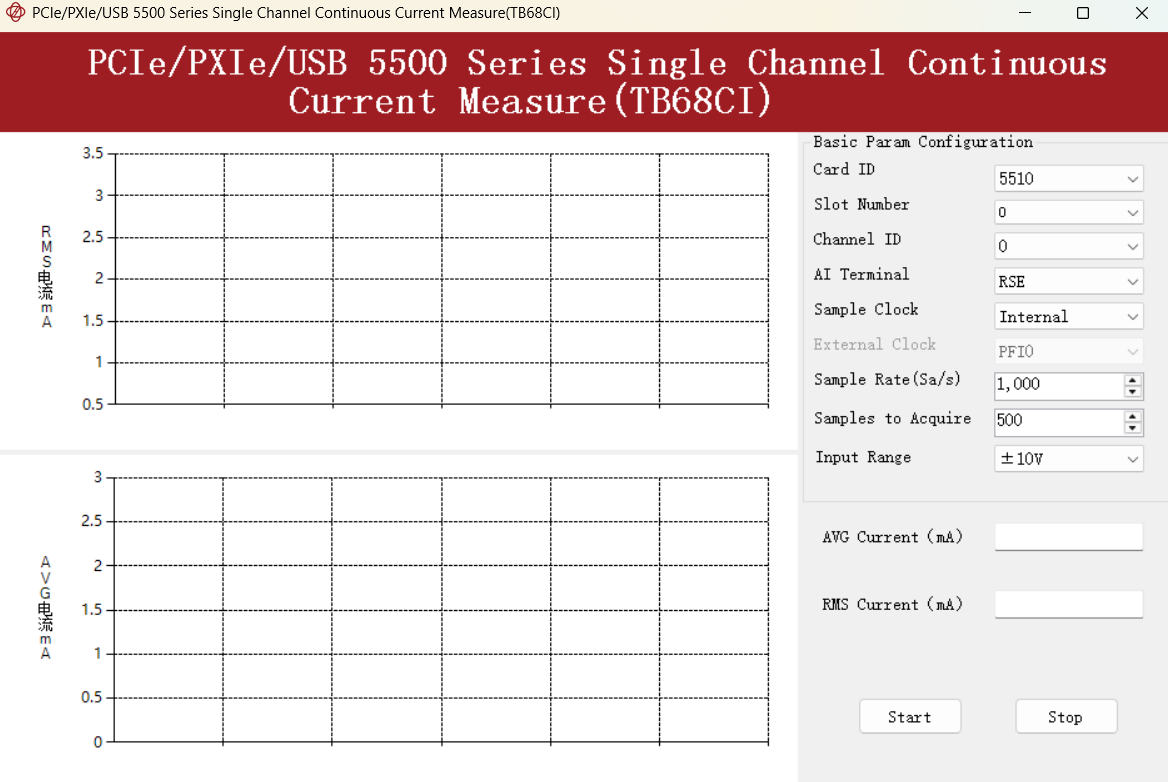

简仪科技提供了一套完整的测控解决方案，完美应对了客户的各项挑战。该方案基于PCIe-5516高精度采集模块，搭配TB-68CI-16输入接线盒和SC-VCO-8输出接线盒，实现了对多路信号的高精度采集与控制。系统通过16通道，18位1.25 MS/s模拟输入模块实时采集压力传感器信号，并通过2通道16位2.86 MS/s模拟输出模块精确输出控制信号。TB-68CI-16接线盒将0~20 mA电流信号转换为±10 V电压信号，完美适配采集模块的输入范围；SC-VCO-8接线盒则将0~5 V控制信号转换为0~20 mA电流输出，直接驱动电动阀门。采用简仪提供的C#驱动与示例程序，客户能够快速上手并轻松完成自定义测试流程的开发工作。

使用的简仪产品

硬件：

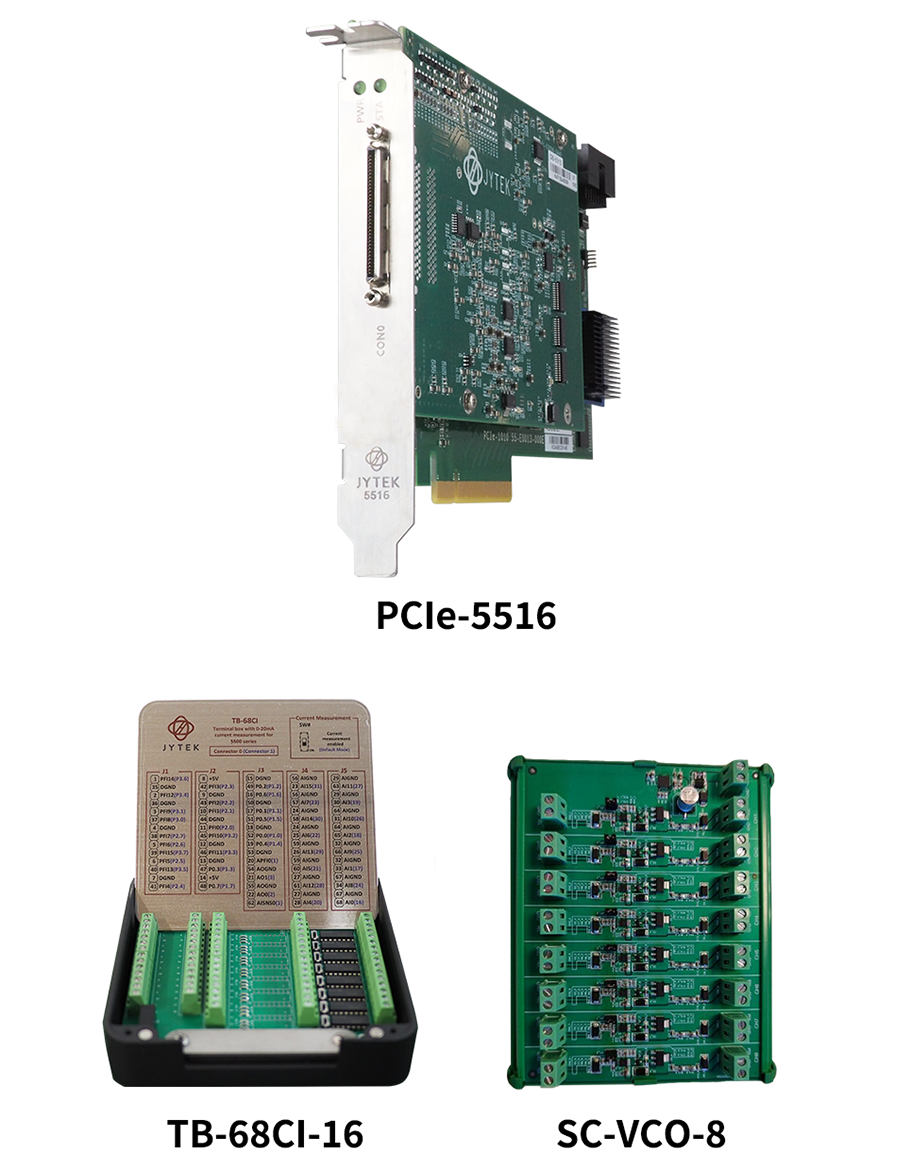

• PCIe-5516：高精度140 ppm，16通道18位1.25 MS/s模拟输入，2通道16位2.86 MS/s模拟输出

• TB-68CI-16：16通道0~20 mA转±10 V输入接线盒

• SC-VCO-8：8通道0~5 V转0~20 mA输出接线盒

软件：

• 基于开源免费的锐视测控软件开发应用程序

为什么选择简仪

• 锐视测控平台^®：锐视测控平台^®使用C#语言开发，提供了一个强大、AI工具丰富、易于使用的开发环境，帮助客户快速实现项目开发。


• 成熟的产品：简仪产品经过长期市场验证，具有可靠的性能和稳定性。

• POC验证服务：简仪提供售前的POC验证服务，帮助客户验证产品性能和适用性。

• 高精度：简仪的产品满足了客户对测试精度和可靠性的高要求。

• 成本效益：相比国外品牌，简仪的解决方案不仅性能更优，而且在成本上具有明显优势，降低了客户的整体制造成本。

• 供货速度：简仪能够快速供货，确保项目按时进行。

• 技术支持和快速响应能力：简仪提供优质的本地化技术支持，快速响应客户需求，帮助客户解决问题，确保了测试任务的顺利进行。

通过简仪科技的高精度数据采集与信号调理解决方案，客户成功构建了一套稳定、高效的新能源汽车电动阀门测试系统，不仅显著提升了测试精度与效率，也为其产品研发与质量控制提供了坚实的数据支撑。
