应用

在新型号飞机的配电系统研制阶段，需要对115 VAC、360–800 Hz、容量120 kVA的变频发电机进行全工况性能验证。项目要求实时同步采集16路高压信号，完成ISO 12384标准规定的谐波、电压暂降、瞬变等分析，以确认机械/电气接口、功能性能及故障安全符合性。

挑战

在新型号飞机的配电系统研制阶段，需要对115 VAC、360–800 Hz、容量120 kVA的变频发电机进行全工况性能验证。项目要求实时同步采集16路高压信号，完成ISO 12384标准规定的谐波、电压暂降、瞬变等分析，以确认机械/电气接口、功能性能及故障安全符合性。变频发电机的工作频段覆盖了360–800 Hz，远远超出传统50/60 Hz测量设备的有效带宽，导致普通功率分析仪在谐波细节和相位精度上直接“失焦”；飞机配电系统为多通道并行供电，任何一路信号的微秒级时间错位都会在功率合成环节放大成显著的幅值误差，因此16路采集必须严格同步；适航条款要求模拟过压、欠压、缺相等极端故障，并记录保护装置的动作全过程——这意味着测试系统要在毫秒级故障注入窗口内即时触发高速存储，且不能丢点。

解决方案

为了解决上述问题，简仪以PCIe-5324 16通道同步采集模块为核心，搭建了PXI Express测控平台，让多路高压差分信号直接进入板载隔离放大器，避免外部调理带来的附加相移。锐视测控软件在开源框架下内嵌ISO 12384算法库，现场工程师只需调用现成的谐波、闪变、电压事件分析模块，即可一键生成符合航标的报表。

使用的简仪产品

硬件：

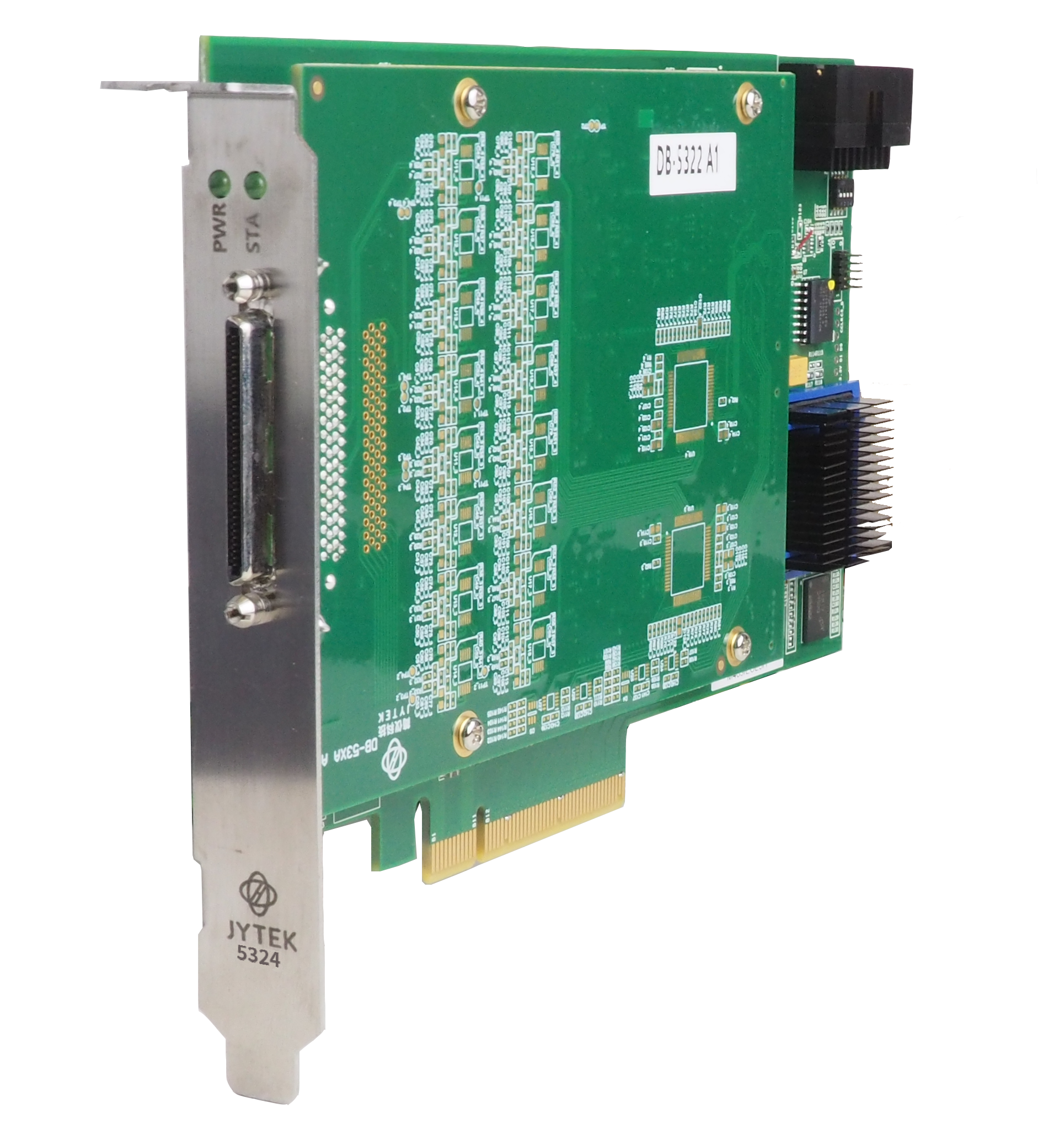

• PCIe-5324：高精度390 ppm，16位分辨率，16通道，200 kS/s 同步数据采集模块

软件：

• 基于开源免费的锐视测控软件开发应用程序

为什么选择简仪

• 锐视测控平台^®：锐视测控平台^®使用C#语言开发，提供了一个强大且易于使用的开发环境，帮助客户快速实现项目开发。


• 成熟的产品：简仪产品经过长期市场验证，具有可靠的性能和稳定性。

• POC验证服务：简仪提供售前的POC验证服务，帮助客户验证产品性能和适用性。

• 高精度：简仪的产品满足了客户对测试精度和可靠性的高要求。

• 成本效益：相比国外品牌，简仪的解决方案不仅性能更优，而且在成本上具有明显优势，降低了客户的整体制造成本。

• 供货速度：简仪能够快速供货，确保项目按时进行。

• 技术支持和快速响应能力：简仪提供优质的本地化技术支持，快速响应客户需求，帮助客户解决问题，确保了测试任务的顺利进行。

通过采用简仪的PCIe-5324同步采集模块与锐视测控平台®解决方案，客户成功构建了一套高性能、高可靠性的飞机电源测控系统，不仅满足了ISO12384标准的严苛要求，还显著提升了测试效率与系统可维护性。简仪凭借领先的技术实力与全面的服务支持，再次证明了测控领域的专业能力与客户价值。
