关键词：雷电、PXIe-2312、PXIe-2313、PXIe-3911、PXI Module、TXI-2801、TXI-2804、蓝屏、VT-d

简介

新本文旨在告诉读者遇到Thunderbolt远程连接使用PXI(e)、TXI设备时蓝屏的解决方案。

• 使用PXI板卡时蓝屏

当使用带有雷电接口的电脑远程控制机箱中PXI的卡片时，每次初始化板卡系统都可能会蓝屏，原因是因为Windows在1803版本后新增了一个Kernel DMA protection的功能，预设是开启的。有可能会造成TBT设备连接过程出现蓝屏（BSOD）的情况。

核心 DMA 保護 (Windows) - Windows security | Microsoft Docs

解决方案

进入BIOS将Virtualization Technology 或 Intel VT-d功能关闭（去勾选or Disabled），并不是每个设备的BIOS都是一样的名字。

本方案在Lenovo、Dell、Asus、Intel NUC等PC上验证可行。

下图为NUC 8、NUC 10的BIOS中设置界面。

图 1 NUC8 BIOS界面

图 2 NUC10 BIOS界面

• 连接使用TXI-2801、TXI-2804时蓝屏

在PC连接使用TXI-2801（or TXI-2804）机箱时，在开机和重启过程中可能会出现蓝屏的现象，此蓝屏现象出现的原因同样与Windows在1803版本后新增了一个Kernel DMA protection功能有关

解决方案

需要通过PC的BIOS关闭DMA保护功能。

进入BIOS设置，在Security选项下找到Kernel DMA Protection选项并关闭，重新启动电脑。

本方案在Thinkpad X390上验证可行。

图 3 Thinkpad X390 BIOS界面

• 使用PXIe设备安装JYDM时蓝屏

使用CPU型号较新（如Intel Ultra系列）的PC连接PXIe雷电设备，在操作系统中安装JYDM时，安装过程中可能会蓝屏。或者在安装JYDM后，再连接雷电设备蓝屏。

此情况是由于JYDM的内核驱动中获取PCI Configuration的方式有些相对于Ultra系列CPU有些过时，在访问权限方面可能会被拦截导致蓝屏。

解决方案

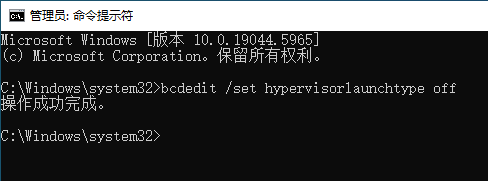

在安装JYDM前，以管理员身份运行CMD.EXE，输入指令：bcdedit /set hypervisorlaunchtype off，重启后再安装JDYM就解决了蓝屏问题。如下图：

图 4 执行指令

本方案在Thinkpad T14p（Intel Ultra 125H）上验证可行。

指令主要是将Hypervisor 启动类型设置为关闭。Hypervisor是 Windows 10/11 系统自带的虚拟化技术。在一些情况下，电脑出现蓝屏时，关闭虚拟机监控程序会有帮助。

附：有些PC在BIOS中未开放VT-d设定权限，默认VT-d为开启状态。在PC品牌官网下载该型号最新的BIOS固件，可以更新BIOS固件后尝试修改BIOS。
